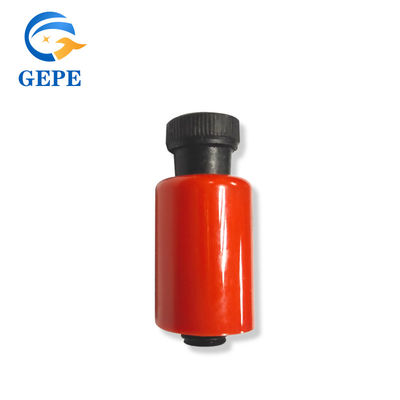

熱耐性分隔錠 プラスチック模具用の標準ナイロン模具分隔錠

記述

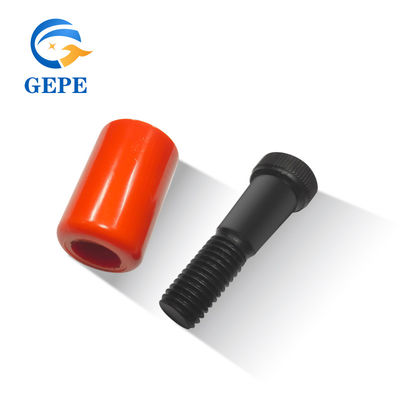

隔離錠 模具は,熱耐性隔離錠,樹脂模具ロック装置,ナイロン樹脂シャッターなどとも呼ばれ,英語ではPLと略されています.その原理は,ナイロン樹脂は,角型ボルトのロック力によって拡張模板との摩擦によってロックされます. ナイロン袖は使用過程で着用され,ロック力を高めるため,角型ボルトを使用して調整する必要があります. したがって,安全のために自動注射鋳造機や短い注射鋳造サイクルなどの無人機には一般的に使用されません.この構造は,生産量が少ない模具や小さな模具で広く使用されています.. ロッキング量は,通常,模具試験中にランナープッシュプレートの動きに応じて調整されます.温度が80°Cを超えると,ナイロンは柔らかくなり 負荷も減りますナイロン製の模具をロックする装置は,このタイプの模具には適していません. さらに,ナイロン製の袖が油で染められると,摩擦係数が減り 適切な役割を果たさないテンプレート上のマウントホールの表面粗さがRa02~1に完成した場合6ナイロンの磨きをよく防ぐことができます.しかし,特別なPLBS袖を使用する場合,上記の処理は省略できます.



図面図



この製品は,通常,異なる模板間の開閉を制御するために使用されます.ナイロンは移動模板から約3m埋葬されています.固定型模板の穴の内面は Ra1 の範囲で加工されている.6-Ra2模板表面の入口は,チャンファリング角度Rで加工されます.Cチャンファリングが加工されれば,耐久性が低下します.
穴の大きさの許容量の基準:PL10を使用する場合H7は穴であり,PL13,16および20が基準として使用される場合H7は穴+0.1mmである.特別なPLBSを使用する場合,上記の丸め角Rと磨きの手順は省略できます..


製品の特徴

コメント

1傾斜スクリューによってテンプレートと樹脂との間の摩擦を調整し,模具は約1/4回転後に約50,000回閉じて閉めることができます.
2. 使用時,模具装置は,簡単に簡単に取り除くことができます.
3この製品は,3枚のプレート,複雑な2枚のプレート,二次噴射メカニズムなどに使用できます.
4模具の重量によって異なるモデル,仕様,数量を選択できます.
5. 異なる使用条件に応じて,高温耐性型と普通型を選択できます.
6. 標準部品は在庫があります. 上記のサイズテーブルを参照してください. 一般的には,商品は3営業日以内に配達できます. 標準でないパーツをカスタマイズする必要がある場合は,配達時間は通常 15-20 日ですサイズ,許容量,材料,数量に関する要件を明確に示して,優待価格を提示します.

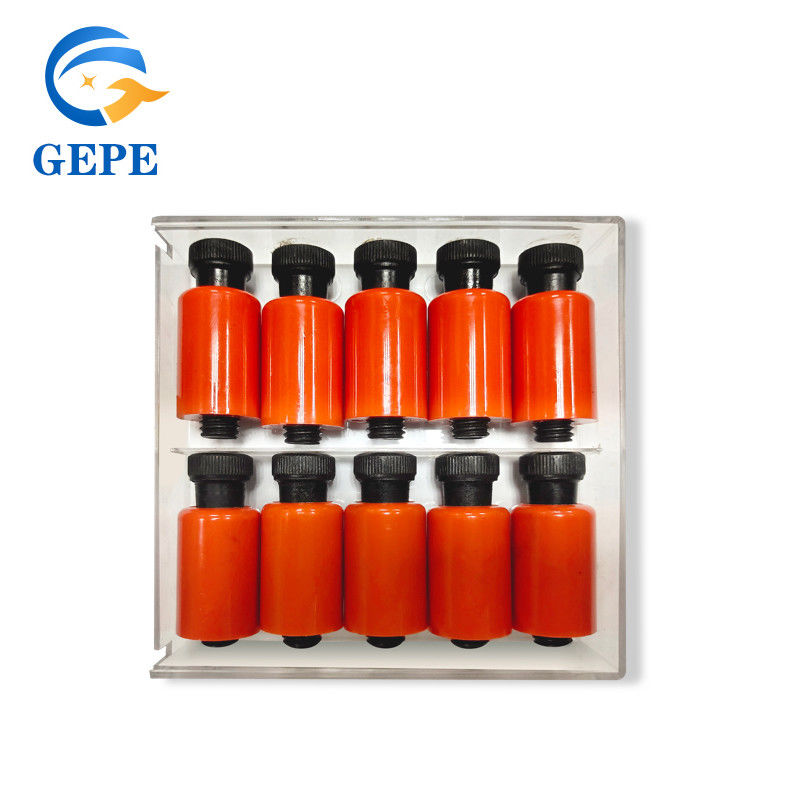

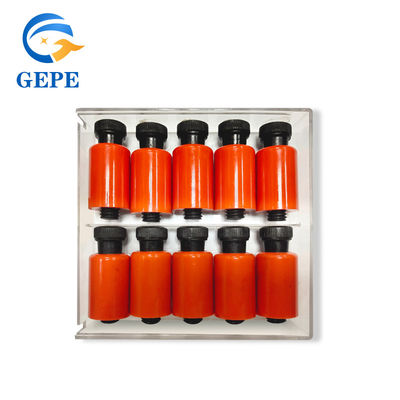

製品表示

なぜ我々を選んだのか


1) 競争力のある工場価格と質の高い価格
2) 低MOQ (1pcs迅速プロトタイプサンプル利用可能).
3) 短期間 (3~30日程度)
4) 先進的な測定装置
5) 品質管理:出荷前に100%の検査
6) 豊富な経験と優れた技術サポート
(様々な種類の精密部品の製造で20年以上経験があります).
7) 港の近くにある シェンゼンから運送され 大手港や空港があり 便利な交通手段があります



購入方法

梱包 と 輸送


商品はプラスチックの殻に包装され 外側は箱に包装されています 運送に関しては,しかし,遠隔地ではEMSのみが使用できます.EXW,FOB,CIFなどの出荷条件が利用できます.
