プラスチック模具のための標準ナイロン分離ロック ストック模具摩擦引引機 模具分離ロック

記述

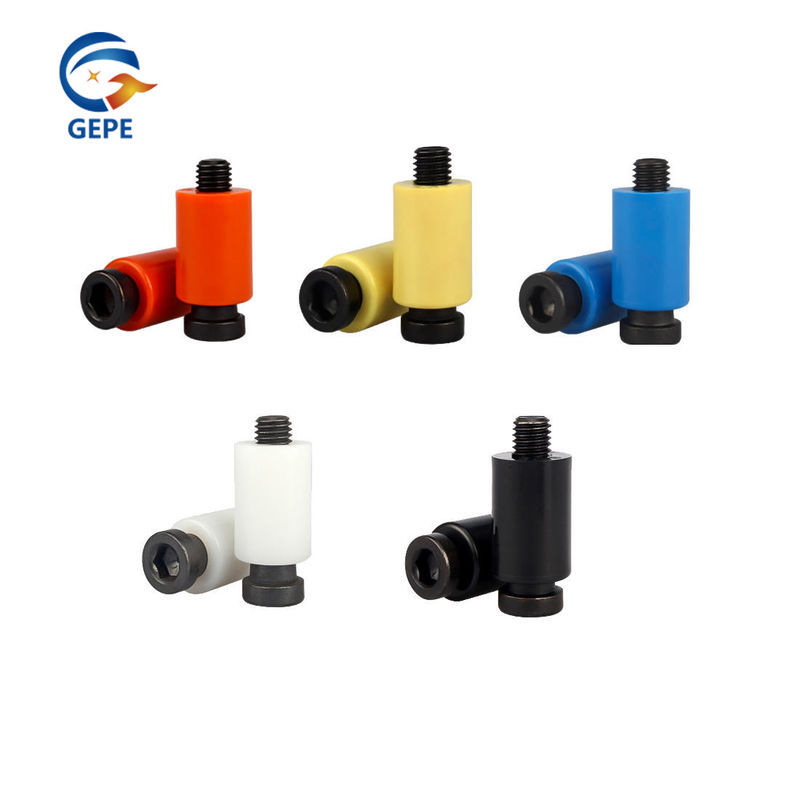

 切断錠の模具樹脂ゴムプラグと合金鋼の角螺栓からなるプラスチック製の模具フィッティングです.高温耐性があり 耐磨性がある

図面図


この製品は,通常,異なる模板間の開閉を制御するために使用されます.ナイロンは移動模板から約3m埋葬されています.固定型模板の穴の内面は Ra1 の範囲で加工されている.6-Ra2模板表面の入口は,チャンファリング角度Rで加工されます.Cチャンファリングが加工されれば,耐久性が低下します.
穴の大きさの許容量の基準:PL10を使用する場合H7は穴であり,PL13,16および20が基準として使用される場合H7は穴+0.1mmである.特別なPLBSを使用する場合,上記の丸め角Rと磨きの手順は省略できます..





製品の特徴

コメント

1樹脂シャッターのナイロンプラグは,移動型テンプレートに3mm埋め込まれる必要があります.

2. 固定型テンプレート穴の開口は,Rを丸め,ナイロンプラグが引っかからないように磨く必要があります. シャマーが傾斜平面にできれば,ナイロンプラグの表面は簡単に磨かれるナイロンプラグの使用寿命を短縮します

3固定されたテンプレート穴の底に排気装置を追加する必要があります.

4ナイロンゴムプラグとマッチした固定テンプレートの内部穴は磨く必要があります.

5ナイロンプラグに油を入れないでください. 油を加えると摩擦が減ります.

6製品自体は,精密自動回路で切断され,丸さは0.01mm以下に達し,ナイロンプラグの接触面を改善することができます.

7. 使用するときにスクリューを強くロックする必要はありません.

8ナイロンプラグの数を決定する: 100kg未満のマスのマスの場合,12*4直径,500kg未満のマスの場合16*4直径,20*4直径は,質量1000kg未満の模具に使用される.1000kgを超えると 6個以上になります.

製品表示

なぜ我々を選んだのか


1) 競争力のある工場価格と質の高い価格
2) 低MOQ (1pcs迅速プロトタイプサンプル利用可能).
3) 短期間 (3~30日程度)
4) 先進的な測定装置
5) 品質管理:出荷前に100%の検査
6) 豊富な経験と優れた技術サポート
(様々な種類の精密部品の製造で20年以上経験があります).
7) 港の近くにある シェンゼンから運送され 大手港や空港があり 便利な交通手段があります



購入方法

梱包 と 輸送

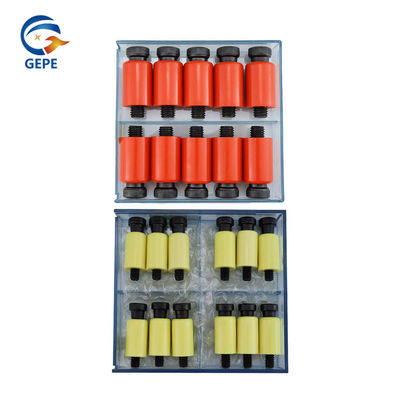

商品はプラスチックの殻に包装され 外側は箱に包装されています 運送に関しては,しかし,遠隔地ではEMSのみが使用できます.EXW,FOB,CIFなどの出荷条件が利用できます.
